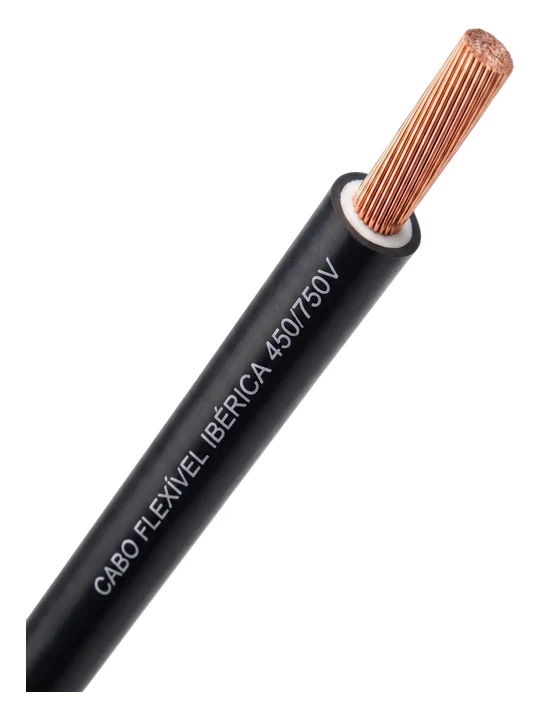

Cabo flexível 750 V Ibérica em Mato Grosso
É o condutor de maior giro em obra e em loja: cobre classe 5, isolação em PVC antichama e tensão 450/750 V. Circuito interno, quadro, tomada e iluminação saem dele.
Bitolas que a fábrica produz (mm²)
Esta é a lista fechada: bitola fora dela não é produzida nesta isolação. Confira antes de fechar o pedido — pedir o que não existe atrasa a obra.
Corrente admissível — PVC 70 °C
Ampères, ambiente 30 °C. B1 = condutores em eletroduto embutido em alvenaria; B2 = cabo multipolar dentro do eletroduto.
Quem dimensiona circuito é o projetista ou o responsável técnico da obra. Esta tabela serve para conferir se um pedido faz sentido e para conversar com quem projeta — não substitui projeto.
A tabela acima só responde pelo critério térmico. Em circuito longo quem manda é a queda de tensão, e aí a seção sobe. O dimensionador de bitola verifica os dois critérios, aplica agrupamento e temperatura e diz qual deles mandou no resultado.
Agrupamento derruba esses valores
Cabos juntos se aquecem entre si e a corrente admissível cai. Multiplique o valor da tabela pelo fator. É o erro mais comum em eletroduto e eletrocalha lotados — e em Mato Grosso a temperatura ambiente alta cobra outro desconto por cima.
Exemplo: três circuitos no mesmo eletroduto com cabo PVC de 6 mm² — a tabela diz 41 A, mas o real é 41 × 0,70 = 28,7 A. A pergunta que evita o erro na hora da venda é simples: “esses cabos vão passar todos no mesmo eletroduto? quantos circuitos?”
O que define este cabo
Quatro eixos descrevem qualquer cabo, e este acerta os quatro para instalação interna: cobre eletrolítico, classe 5 de encordoamento — muitos fios finos, que é o que o torna flexível e fácil de puxar em eletroduto —, isolação em PVC para 70 °C e tensão nominal 450/750 V.
Tensão nominal não é qualidade: é o isolamento que o cabo suporta. Um 450/750 V não é “melhor” que um 300/500 V — é outro emprego. Pedir tensão acima do necessário só encarece o cobre sem ganho nenhum.
Quando ele não é o cabo certo
Ambiente quente ou alimentador longo — o HEPR 90 °C conduz mais na mesma bitola. Veja o flexível 0,6/1 kV HEPR.
Rota de fuga, hospital, escola, local de aglomeração — ali se exige baixa emissão de fumaça e ausência de halogênio. Veja a linha Iberatox (LSZH).
Lado CC de sistema fotovoltaico — exige cabo próprio, resistente a UV e a 1,8 kV CC. Veja o cabo solar.
Lista de material na mão?
Somos representação direta da Ibérica: o cabo sai da fábrica para a sua obra sem passar por camada de distribuição. Mande a lista — bitola, metragem e prazo — e devolvemos a cotação fechada.
